07 de julho de 2026
O que são Aços Inoxidáveis Lean Duplex (S32101) e por que eles estão revolucionando a indústria?
Introdução aos Aços Inoxidáveis Duplex
Na busca por materiais que aliem alta resistência mecânica e excelente resistência à corrosão, os aços inoxidáveis duplex (AID) têm ganhado enorme destaque na indústria de bens de capital, química, petroquímica e sucroenergética.
Diferente dos aços convencionais (como os austeníticos 304 e 316), os aços duplex possuem uma microestrutura bifásica composta por frações volumétricas aproximadamente iguais de ferrita (fase alfa) e austenita (fase gama). Esse equilíbrio (idealmente na razão de 50%/50% ou 1:1) é o que confere ao material o melhor de dois mundos:
- A alta resistência mecânica e resistência à corrosão sob tensão da ferrita.
- A excelente tenacidade e facilidade de conformação da austenita.

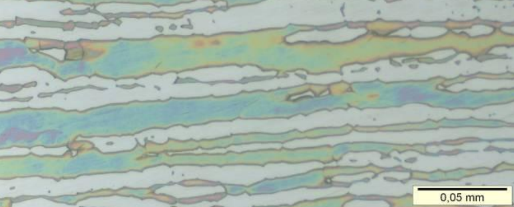

Abaixo, podemos observar a microestrutura típica de um aço inoxidável duplex obtida por microscopia óptica, destacando a proporção equilibrada entre as fases ferrita (escura) e austenita (clara):
O que é a Categoria “Lean Duplex” (S32101)?
Os aços duplex convencionais (como o S32205) dependem fortemente de elementos de liga caros e com preços voláteis no mercado internacional, principalmente o Níquel (Ni) e o Molibdênio (Mo).
Para solucionar esse problema econômico, a metalurgia desenvolveu a categoria dos Lean Duplex (como a classe UNS S32101). Nesses aços:
- O teor de Níquel é drasticamente reduzido (caindo de ~5.5% para cerca de 1.5% a 2.5%).
- O Molibdênio é mantido em níveis mínimos ou eliminado.
- Para compensar a perda desses elementos estabilizadores da austenita e manter o equilíbrio de fases, são adicionados teores mais elevados de Manganês (Mn) e Nitrogênio (N).

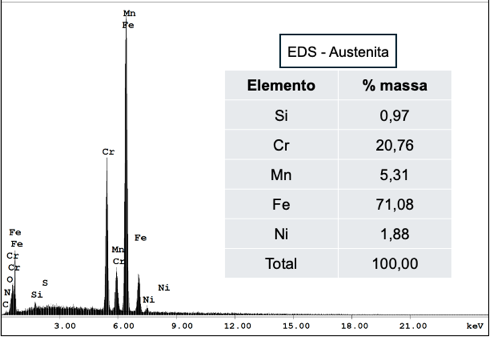

Para entender a distribuição química de cada fase, realizamos análises por Espectroscopia de Energia Dispersiva (EDS) acoplada ao MEV (Microscopia Eletrônica de Varredura). Abaixo, podemos ver a análise pontual e composição elementar da fase Austenita (caracterizada pelo teor de Níquel superior):

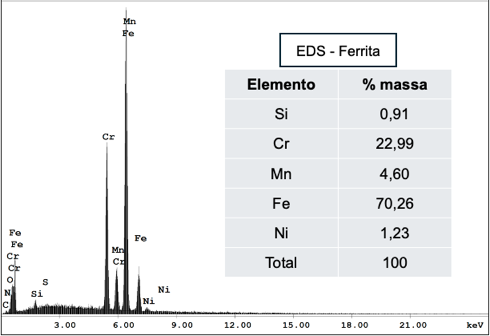

E a seguir, a análise por EDS correspondente da fase Ferrita (que apresenta teor de Cromo ligeiramente superior e baixo Níquel):
O resultado é um material altamente competitivo financeiramente, com preço muito mais estável no mercado, mantendo propriedades de engenharia excepcionais.
Resistência à Corrosão Localizada: O Conceito de PREN
Para quantificar e comparar a resistência à corrosão por pites (corrosão localizada) de diferentes ligas de aços inoxidáveis, a metalurgia utiliza o índice PREN (Pitting Resistance Equivalent Number). Esse valor é calculado teoricamente a partir dos teores dos principais elementos de liga da composição química, utilizando a seguinte fórmula clássica (equação 3 da nossa dissertação):
PREN = %Cr + 3,3 × %Mo + 16 × %N
Para ligas com adição de Tungstênio (W), utiliza-se o índice PREW (equação 4 da nossa dissertação):
PREW = %Cr + 3,3 × %Mo + 1,65 × %W + 16 × %N
Como os aços Lean Duplex contam com teores muito baixos de Níquel e quase nenhuma adição de Molibdênio, a sua resistência à corrosão por pites é inferior em comparação com os aços duplex convencionais, superduplex e hiperduplex. No entanto, ela ainda se mantém superior à dos aços austeníticos comuns.
A tabela a seguir (adaptada diretamente da tabela de PREN da nossa dissertação) apresenta os valores comparativos entre as diferentes classes de aços inoxidáveis:
| Liga | Tipo / Família | Faixa de PREN |
|---|---|---|
| 410 | Martensítico | 11,5 - 13,5 |
| 410S | Ferrítico | 11,5 - 13,5 |
| 660 | Endurecível por precipitação | 16,8 - 21,0 |
| 304L | Austeníticos | 17,5 - 21,1 |
| 2101 | Lean duplex | 24,5 - 28,6 |
| 2205 | Duplex | 34,1 - 37,8 |
| 2507 | Super duplex | 37,7 - 47,6 |
| 2707 | Hiper duplex | 44,0 - 53,5 |
(Nota: Embora o Lean Duplex UNS S32101 tenha menos resistência à corrosão do que os duplex convencionais ou superduplex, ele foi projetado especificamente para preencher o gap entre os austeníticos convencionais como o 304L e os duplex, oferecendo excelente durabilidade mecânica e de corrosão em atmosferas industriais moderadas com um custo e estabilidade muito mais atrativos.)
Comparativo de Propriedades Mecânicas
A resistência mecânica do Lean Duplex S32101 é cerca de duas vezes superior à dos aços inoxidáveis austeníticos convencionais (como o AISI 304L). Isso permite que engenheiros de projetos industriais projetem vasos de pressão, tanques de armazenamento e tubulações com espessuras de parede significativamente menores, gerando uma redução direta no peso das estruturas e no custo de aquisição de material.
| Propriedade Mecânica | AISI 304L (Austenítico) | UNS S32101 (Lean Duplex) |
|---|---|---|
| Limite de Escoamento (MPa) | ~200 | ~450 |
| Limite de Resistência (MPa) | ~700 | ~710 |
| Alongamento (%) | ~45 | ~30 |
Aplicações Recomendadas
Devido ao seu excelente custo-benefício e propriedades estruturais, o Lean Duplex S32101 é amplamente indicado para:
- Usinas sucroenergéticas: Tanques de armazenamento de etanol, evaporadores e tubulações de caldo.
- Saneamento e tratamento de água: Estruturas e comportas expostas a ambientes úmidos.
- Bens de capital: Trocadores de calor e tanques para a indústria química leve.
- Estruturas metálicas civis: Pontes e passarelas em ambientes costeiros ou industriais agressivos.
Compreender a metalurgia e o comportamento desses aços é o primeiro passo para extrair o máximo de performance em sua aplicação. No entanto, o grande desafio reside na sua soldabilidade, uma vez que o ciclo térmico da soldagem altera drasticamente esse equilíbrio de fases tão refinado — tema que abordaremos nos próximos artigos desta série.
