Caldeiraria: O Que É e O Que Faz uma Caldeiraria Industrial

Muita gente associa caldeiraria só à fabricação de caldeiras. O nome vem daí, mas o ramo é bem maior. Caldeiraria é a fabricação industrial que transforma chapas, tubos e perfis metálicos em equipamentos e estruturas soldadas, quase sempre sob encomenda: vasos de pressão, tanques, tubulações, estruturas, trocadores de calor, dutos, silos, bases de máquina.

Uma observação sobre a grafia, porque aparece muito na busca: o certo é caldeiraria, com “ei”, porque a palavra vem de caldeira. “Calderaria” é erro de digitação comum, mas não existe.

Trabalho há mais de 16 anos em caldeiraria e indústria metalúrgica, a maior parte deles qualificando procedimentos e soldadores para equipamentos de óleo e gás, papel e celulose, energia e química. Neste artigo explico o que é o setor, o que uma caldeiraria industrial faz no dia a dia, o que faz o caldeireiro, quais normas aparecem nos pedidos e, no fim, o que separa a caldeiraria que pega serviço de alto valor da que fica disputando preço.

Caldeiraria é sob encomenda, não produção em série

A grande maioria das caldeirarias trabalha com produto customizado, feito sob projeto para cada cliente. Diferente da indústria automobilística, onde milhares de peças iguais saem da linha de montagem, aqui o equipamento costuma ser único ou de repetição muito baixa.

Cada pedido é um projeto novo. Isso significa revisar desenho, planejar a fabricação, adaptar processo e, às vezes, construir dispositivo específico. Por isso a caldeiraria depende tanto de mão de obra qualificada e de integração entre projeto, PCP, produção e controle de qualidade.

Existem exceções, como fabricantes de tanques padronizados ou componentes modulares. São minoria.

O que faz uma caldeiraria industrial

Na prática, a caldeiraria industrial recebe um projeto (desenho, especificação técnica, norma de projeto) e entrega o equipamento pronto, testado e documentado. Os produtos mais típicos:

Produto	Exemplo de aplicação	Norma que costuma aparecer

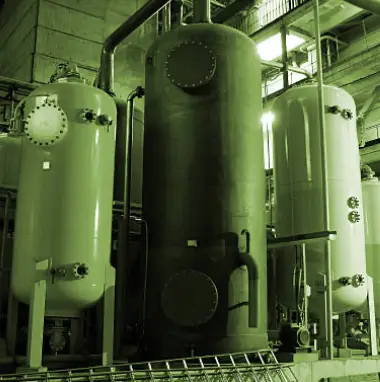

Vasos de pressão	Reatores, acumuladores, filtros, separadores	ASME VIII Div. 1 (projeto e fabricação), NR-13 (operação na planta)

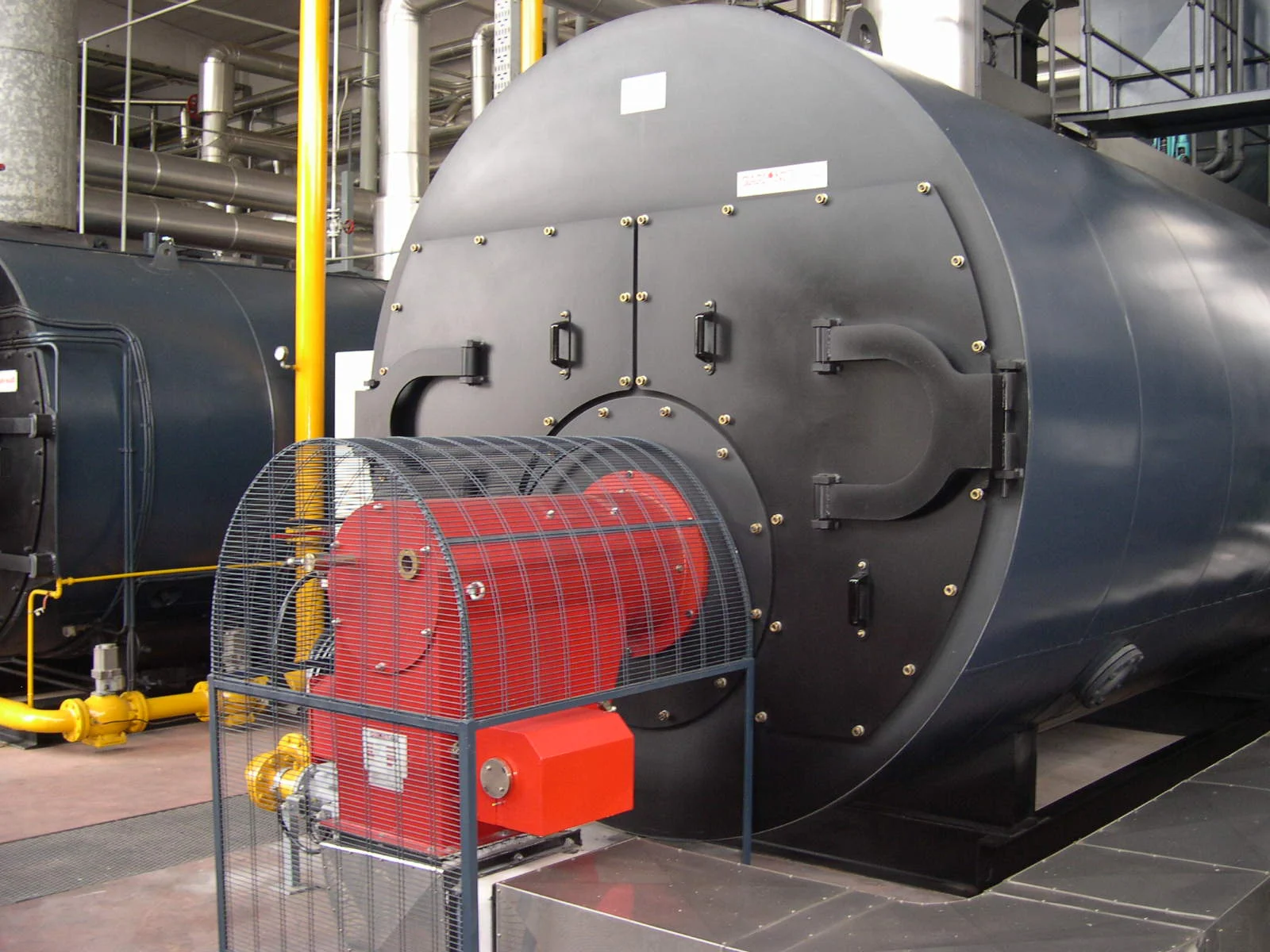

Caldeiras	Geração de vapor e aquecimento	ASME I, NR-13

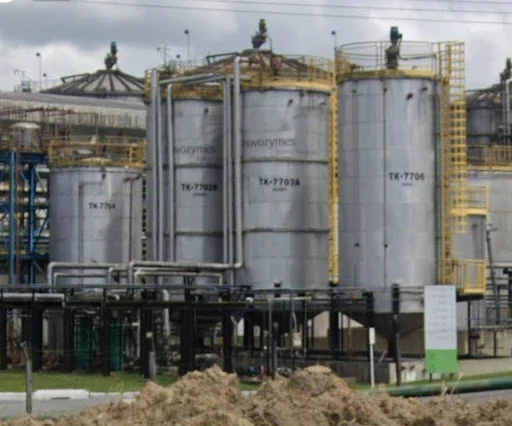

Tanques de armazenamento	Água, combustível, produto químico	API 650 (tanque atmosférico soldado), NR-13 quando enquadrado
Tubulação industrial	Linhas de processo, vapor, utilidades	ASME B31.3 (processo), ASME B31.1 (vapor de caldeira)

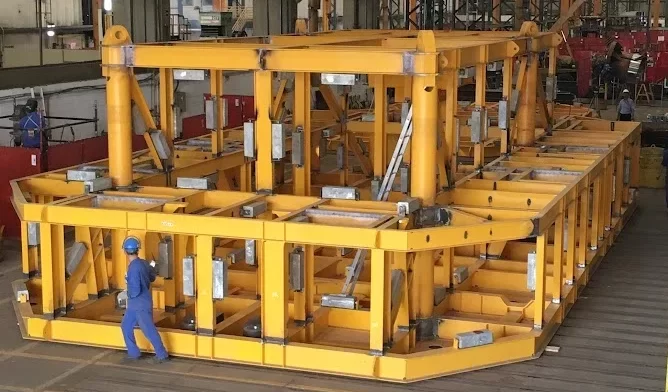

Estruturas metálicas	Suportes, plataformas, bases de equipamento	AWS D1.1
Trocadores de calor	Casco e tubo, condensadores	ASME VIII Div. 1

Resumo didático: a norma aplicável é sempre a que está no contrato e na especificação do cliente.

Etapas da fabricação em caldeiraria

O fluxo muda de uma fábrica para outra, mas o caminho de um equipamento caldeirado costuma ser este:

1. Recebimento do projeto e planejamento. A engenharia lê desenhos, especificação e normas, define a rota de fabricação, os materiais, a sequência de operações e os pontos de inspeção. É aqui que se descobre se o pedido exige EPS qualificada, ensaio de impacto ou tratamento térmico. Descobrir isso depois custa caro.
2. Corte. Plasma, oxicorte, laser, guilhotina, serra para perfis. Corte ruim vira montagem ruim e junta fora de tolerância.
3. Conformação. Dobra, calandragem (chapa plana virando casco cilíndrico), prensagem de tampos, cones e transições.
4. Usinagem, quando necessária. Faceamento de flange, furação, torneamento. Muitas caldeirarias terceirizam essa parte.
5. Montagem e soldagem. As peças são ponteadas em gabarito ou bancada e soldadas pelos processos da fábrica: MIG/MAG, arame tubular, eletrodo revestido, TIG, arco submerso. Se a nomenclatura confunde, este artigo sobre nomenclatura dos processos de soldagem ajuda.
6. Tratamento térmico. Alívio de tensões quando o código ou o projeto exigem, antes dos ensaios finais.
7. Inspeção, ensaios e teste final. Visual, líquido penetrante, partícula magnética, ultrassom, radiografia, conforme a norma e o contrato. Depois, teste hidrostático ou de estanqueidade quando aplicável e conferência dimensional.
8. Pintura e expedição. Jateamento e sistema de pintura especificado só depois do teste, embalagem e envio.

O que faz o caldeireiro industrial

O caldeireiro é o profissional que transforma o desenho em peça. Ele interpreta o desenho técnico, faz o traçado e a planificação (como abrir um cone ou uma boca de lobo em chapa plana), corta, conforma, monta e ponteia o conjunto para o soldador. Em fábrica pequena é comum o mesmo profissional também soldar.

Caldeireiro e soldador são funções diferentes, mesmo quando é a mesma pessoa. O caldeireiro responde pela geometria: esquadro, alinhamento, abertura de raiz, tolerância dimensional. O soldador responde pela junta soldada. E é o soldador que precisa estar qualificado quando o serviço exige norma.

Já vi muito equipamento reprovado na inspeção com solda boa e montagem ruim. Abertura de raiz irregular e desalinhamento entre chapas viram falta de fusão, falta de penetração e retrabalho. Bom caldeireiro economiza solda.

Normas que aparecem em caldeiraria

As normas que mais aparecem nos pedidos de uma caldeiraria são estas:

• ASME VIII Div. 1: projeto e fabricação de vasos de pressão. Exige que os procedimentos de soldagem e os soldadores sejam qualificados pela ASME IX.
• ASME IX: qualificação de procedimentos de soldagem (EPS e RQPS) e de soldadores. É a base documental de quem fabrica pela ASME. Veja a diferença entre RQPS e EPS e as categorias de juntas da ASME VIII.
• AWS D1.1: soldagem de estruturas de aço. Permite EPS pré-qualificada dentro de condições bem definidas de material, junta, processo e consumível, mas muito contrato exige EPS qualificada por ensaio mesmo assim.
• NR-13: norma regulamentadora do Ministério do Trabalho para caldeiras, vasos de pressão, tubulações e tanques metálicos de armazenamento. Ela trata da segurança na instalação, operação e inspeção do equipamento, que é responsabilidade de quem opera. Mas o cliente que compra um vaso enquadrado na NR-13 precisa montar o prontuário do equipamento, e para isso vai cobrar da caldeiraria a documentação de fabricação.
• ISO 15614-1 e ISO 9606-1: qualificação de procedimento e de soldador em projetos com especificação europeia.
• Petrobras N-133 e N-2301: em fornecimento para a Petrobras e sua cadeia, com requisitos adicionais sobre soldagem e documentação.

O que separa a caldeiraria que pega serviço bom da que só pega serviço barato

Aqui está a parte que interessa ao dono ou gerente de caldeiraria.

Muita caldeiraria pequena solda bem. Tem gente boa, máquina boa, anos de estrada. E mesmo assim fica presa em serviço de baixo valor: reparo, peça simples, estrutura sem exigência. O motivo raramente é falta de capacidade técnica. É falta de prova documental dessa capacidade.

Cliente grande (papel e celulose, química, energia, óleo e gás) compra com lista de documentos. Antes de olhar o preço, o comprador e o inspetor dele querem ver:

• EPS qualificada, com a RQPS que comprova os ensaios, cobrindo os materiais, espessuras e processos do pedido. Uma EPS que não cobre a faixa da peça não serve, e isso aparece na auditoria.
• Soldadores qualificados, com registro de qualificação e controle de validade. Qualificação parada vence, como explico em revalidação de soldadores.
• IEIS (Instrução de Execução e Inspeção de Soldagem) e plano de soldagem, dizendo qual EPS vai em cada junta e quais inspeções cada uma recebe.
• Inspeção e ensaios registrados, com relatórios de END e certificados aprovados por inspetor qualificado.
• Rastreabilidade de material, ligando cada chapa e consumível ao certificado.
• Data book na entrega, reunindo tudo isso de forma organizada.

Quem tem isso pronto entra na concorrência. Quem não tem, nem é convidado, ou descobre a exigência depois de fechar o pedido. Se esse é o seu caso agora, escrevi um roteiro de 10 dias para qualificar EPS com o pedido já fechado.

Tenho um cliente, uma pequena indústria mecânica de Piracicaba que fabrica bases e equipamentos de até 10 t, que hoje usa o data book montado por nós como cartão de visita. Relatórios de END, lista de certificados, certificados aprovados por N2, documentação de soldagem completa, lista de rastreabilidade. Clientes pesados entraram este ano e elogiaram a documentação. A empresa saiu de serviço de baixo valor agregado para pedidos de alto valor.

A documentação também fica na casa. Uma EPS qualificada serve para os próximos pedidos parecidos. O segundo serviço já não começa do zero.

Perguntas frequentes

O que é caldeiraria? É o ramo da fabricação industrial que transforma chapas, tubos e perfis metálicos em equipamentos e estruturas soldadas, normalmente sob encomenda: vasos de pressão, tanques, tubulações, estruturas e trocadores de calor.

O certo é caldeiraria ou calderaria? Caldeiraria, com “ei”. A palavra vem de caldeira. “Calderaria” é grafia errada.

O que faz uma caldeiraria industrial? Recebe o projeto do cliente, planeja, corta, conforma, monta, solda, inspeciona, testa e entrega o equipamento com a documentação de fabricação. O produto final pode ser um vaso de pressão, um tanque, um trecho de tubulação ou uma estrutura.

O que faz o caldeireiro industrial? Interpreta o desenho, traça e planifica as peças, corta, conforma e monta o conjunto para a soldagem. Responde pela geometria do equipamento. Em fábrica pequena, muitas vezes também solda.

Caldeiraria precisa de EPS qualificada? Depende do serviço. Vaso de pressão pela ASME VIII exige procedimento e soldador qualificados pela ASME IX. Estrutura pela AWS D1.1 pode usar EPS pré-qualificada em certas condições, se o contrato aceitar. Para cliente de grande porte, na prática, a exigência quase sempre vem no pedido.

Caldeiraria e serralheria são a mesma coisa? Não. A serralheria trabalha com peças mais leves (portões, grades, esquadrias). A caldeiraria fabrica equipamentos industriais, muitas vezes de grande porte e sob norma.

Para fechar

Se você tem uma caldeiraria e quer começar a disputar serviço de cliente grande, o primeiro passo é ter a documentação de soldagem em ordem. Nos 10 anos como supervisor de engenharia na NG Metalúrgica, qualifiquei cerca de 400 EPS e 200 soldadores, e o caminho costuma ser o mesmo: entender o que os seus clientes vão pedir, montar a matriz mínima de EPS e qualificar quem solda.

A XP cuida dessa parte: qualificação de EPS, qualificação de soldadores, IEIS e plano de soldagem e elaboração de data book. Também coordenamos fabricação com parceiros, como você vê em caldeiraria e fabricação. Se quiser montar a sua EPS, o modelo de EPS ASME em Excel é gratuito.
